一、 可控硅的概述

可控硅是可控硅整流元件的簡稱（亦稱晶閘管），是一種具有三個PN結的四層結構的半導體器件，屬于半控的電流控制器件。

和其它半導體器件一樣，它具有體積小、效率高、穩定性好、工作可靠等優點。它的出現，使半導體技術從弱電領域進入了強電領域，成為工業、農業、交通運輸、軍事科研以至商業、民用電器等方面爭相采用的元件。

二、 可控硅的分類

可控硅有多種分類方法：

（一）按關斷、導通及控制方式分類：可控硅按其關斷、導通及控制方式可分為普通可控硅、雙向可控硅、逆導可控硅、門極關斷可控硅（GTO）、BTG可控硅、溫控可控硅和光控可控硅等多種。

（二）按引腳和極性分類：可控硅按其引腳和極性可分為二極可控硅、三極可控硅和四極可控硅。

（三）按封裝形式分類：可控硅按其封裝形式可分為金屬封裝可控硅、塑封可控硅和陶瓷封裝可控硅三種類型。其中，金屬封裝可控硅又分為螺栓形、平板形、圓殼形等多種；塑封可控硅又分為帶散熱片型和不帶散熱片型兩種。

（四）按電流容量分類：可控硅按電流容量可分為大功率可控硅、中功率可控硅和小功率可控硅三種。通常，大功率可控硅多采用金屬殼封裝，而中、小功率可控硅則多采用塑封或陶瓷封裝。

(五）按關斷速度分類：可控硅按其關斷速度可分為普通可控硅和高頻（快速）可控硅。

三、 可控硅的工作原理

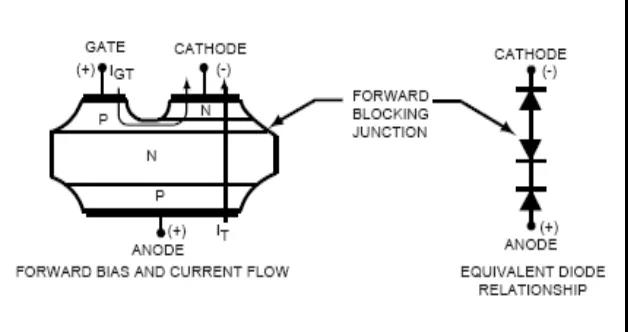

（1）導通

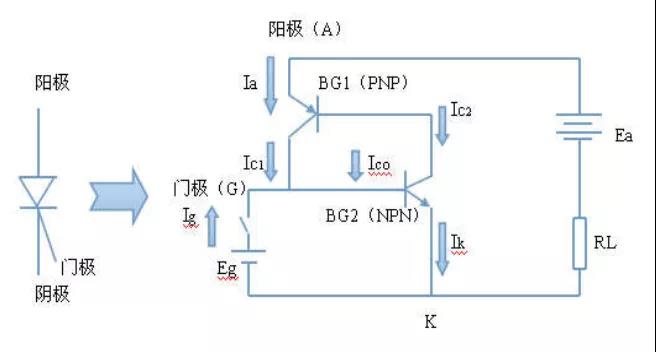

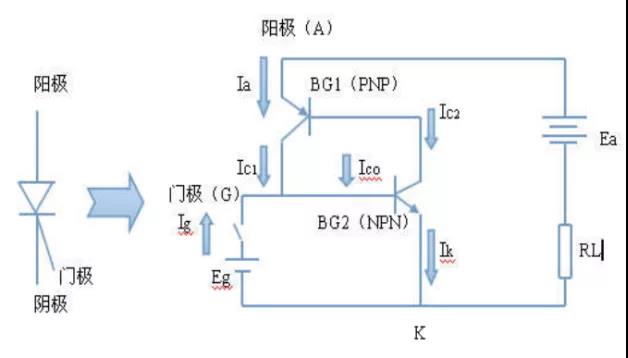

l柵極懸空時，BG1和BG2截止，沒有電流流過負載電阻RL。

l柵極輸入一個正脈沖電壓(注入觸發電流Ig)時，BG2導通，VCE(BG2)下降，VBE(BG1)升高。

l正反饋過程：

Ig↑→Ic2↑→Ia↑→Ic1↑→Ig↑ 使BG1和BG2進入飽和導通狀態。

l電路很快從截止?fàn)顟B(tài)進入導通狀態。

l由于正反饋的作用柵極Ig沒有觸發將保持導通狀態不變

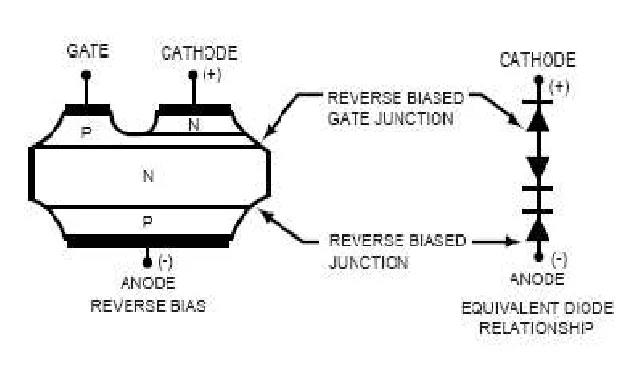

（2）截止

陽極—陰極加上反向電壓

l BG1和BG2截止。

l 加大負載電阻RL使電流減少BG1和BG2的基電流也將減少。

l 當減少到某一個值時由于電路的正反饋作用，電路翻轉為截止?fàn)顟B(tài)。

這個電流為維持電流I_H

四、可控硅的應用領域

可控硅主要的作用之一就是穩壓穩流。它在家用電器中的調光燈、調速風扇、空調機、電冰箱、洗衣機、照相機、組合音響、聲光控電路、定時控制器、燃氣點火器、玩具裝置、電動工具、摩托車點火器、調壓器及工業控制等都大量使用了可控硅器件。

五、 可控硅的封裝形式

常用可控硅的封裝形式有：TO-220A、TO-220B、TO-220C、TO-220F、TO-220AB、TO-3P、TO-92、TO-252、TO-126、TO-263、TO-202、SOT-89、SOT-23、SOT-223等
